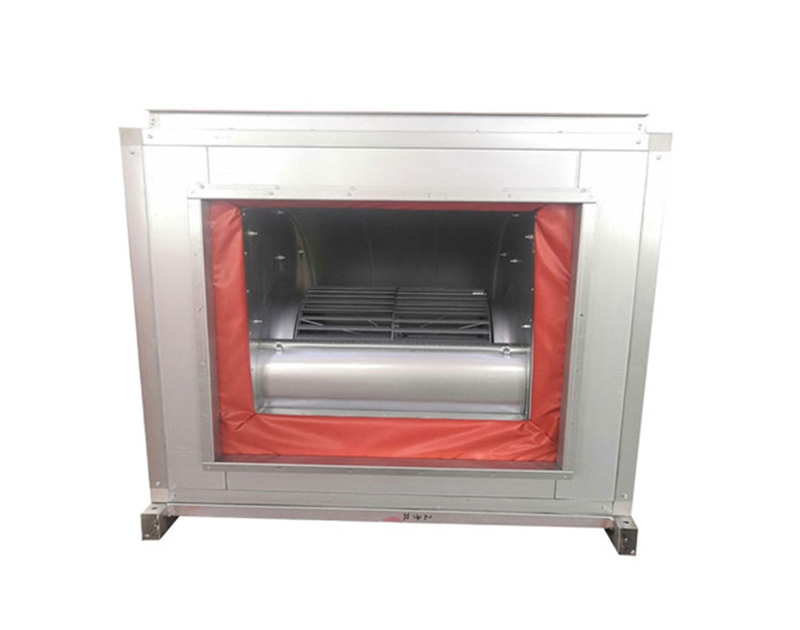

1.1.HTFC型柜式離心風機是一種高效率、低噪聲箱式離心風機。產品由低噪聲前傾多翼離心風機、電機、軸承、傳動件、消聲型箱體等組成。根據安裝位置的不同，提供12種不同的角度的進出風口位置，以滿足用戶不同的安裝需要。根據消防與通風的不同要求分A式和B式兩種類型，A式電機裝在箱體外，用于消防排煙，并經*消防裝備監督質量檢驗中心按GA211-2009《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，能在280℃高溫條件下連續運行30分鐘以上;B式電機裝在箱體內，用于通風換氣。

1.2.風機按直徑分為9”～40”十二種規格，系列風量為1650~112619 m3/h，全壓為152~1124Pa。HTFC型柜式離心風機經不斷的改進和開發，現可分為Ⅰ、Ⅱ兩種類型，其中Ⅰ型為單速型，Ⅱ型為雙速，配用雙速電機，實現兩檔調速，可滿足用戶對不同工況點性能調節的需要。風機也可配用變頻電機和變頻控制器，實現變頻 調速，建議調節頻率鎖定在范圍25Hz～50Hz。

1.3.為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdⅡBT4，適用于易燃、易爆氣體的場所。

1.4.為適應不同場所噪聲的要求，風機均可配不同長度的消聲器，也可將風機消聲型箱本加厚，以降低風機噪聲。

1.5.風機可加配初效、中效或高效過濾器，以提高空氣的清潔度，配置過濾器時應考慮實際壓力損耗，并需適當增加風機箱體長度。

工作條件

工作溫度：-20~+50℃°(可連續運轉);

耐高溫：280℃°(可連續30分鐘以上);

濕度：小于90%;

介質條件：空氣;

工作電源：三相380V/50Hz。

應用

風機可廣泛應用于賓館、飯店、禮堂、影劇院、地下室、廠礦企業、辦公樓，*樓盤地下室，城市管廊，等場所通風排煙，特別適用于需要低噪聲、大風量通風排煙的場所。

配置

4.1.標準配置

葉輪; 皮帶輪、皮帶;

機芯(機殼、集流器、支架); 皮帶罩(僅A式);

電機; 消聲型箱體;

軸承; 電機調節道軌;

主軸; 進出口法蘭。

4.2.備選件及附件(訂貨時注明是否購買)

減振設備;控制箱;消聲器; 對接法蘭;過慮器。

電機防雨罩(僅A式)

加工工藝

5.1.風機葉輪、機殼為*鍍鋅板，全部模具化生產，采用鉚接、咬接等手段，表面清潔平整、不存在焊接變形現象，葉輪經動、靜平衡校正.
